زیر شیری فشار شکن دار چیست؟

به طور کلی زیر شیری هیدرولیک قطعه ای حیاتی در سیستم های هیدرولیکی است که برای اتصال شیر هیدرولیک به منبع یا به اصطلاح تانک روغن از آن استفاده می شود و نکته قابل تامل در سیستم های هیدرولیک میزان فشار آن است که باید با توجه به یکاهای بار ، PSI ، پاسکال و … تحت کنترل مان باشد.

تنوع زیر شیری ها با توجه به نیازهای ما بسیار متنوع بوده و با توجه به میزان فشار سیستم هیدرولیک ، محل و نوع اتصال هیدرولیک ، تعداد شیرهای مورد نیاز و بسیاری از عوامل دیگر باعث می شود که ما از زیر شیری های متنوع استفاده کنیم ، نوعی از زیر شیری وجود دارد که بر روی آن یک فشار شکن تعبیه شده که به آن زیر شیری فشار شکن دار گفته می شود

زیر شیری فشار شکن دار به ما این امکان را می دهد که بتوانیم فشار ورودی به سیستم هیدرولیک را تنظیم و کنترل نماییم و این نوع از زیر شیری می تواند از متریال فولادی یا آلومینیومی و آلیاژهای متفاوتی باشد که بنا به میزان فشار مورد نیاز سیستم ساخته می شود

میزان تحمل فشار زیر شیری فشار شکن دار

زیر شیری فشار شکن دار فولادی هیدرولیک توان تحمل فشار لحظه ای 350bar و فشار دائم تا 200bar را دارد و در جنس آلومینیومی این فشار شکن 200bar فشار لحظه ای و تا 160bar فشار دائم را می توانیم داشته باشیم که این مقدار در آلیاژهای دیگر دارای مقادیر دیگری است

نحوه کارکرد و مشخصات زیر شیری فشار شکن دار فولادی هیدرولیک

در سیستم های هیدرولیک برای فرمان دادن از شیر هیدرولیکی استفاده می شود که می تواند توسط زیر شیری به منبع روغن هیدرولیک متصل شده و بدون زیر شیری عملا سیستم کارایی لازم را نخواهد داشت

بر روی بدنه زیر شیری پورت ها یا سوراخ هایی تعبیه شده است که با توجه به فرمان شیر هیدرولیک سیال از طریق آنها به نقاط مختلف سیستم هدایت شده و برای اینکه بتوانیم فشار سیستم را کنترل و تنظیم کنیم میتوان از زیر شیری فشار شکن دار استفاده کرد

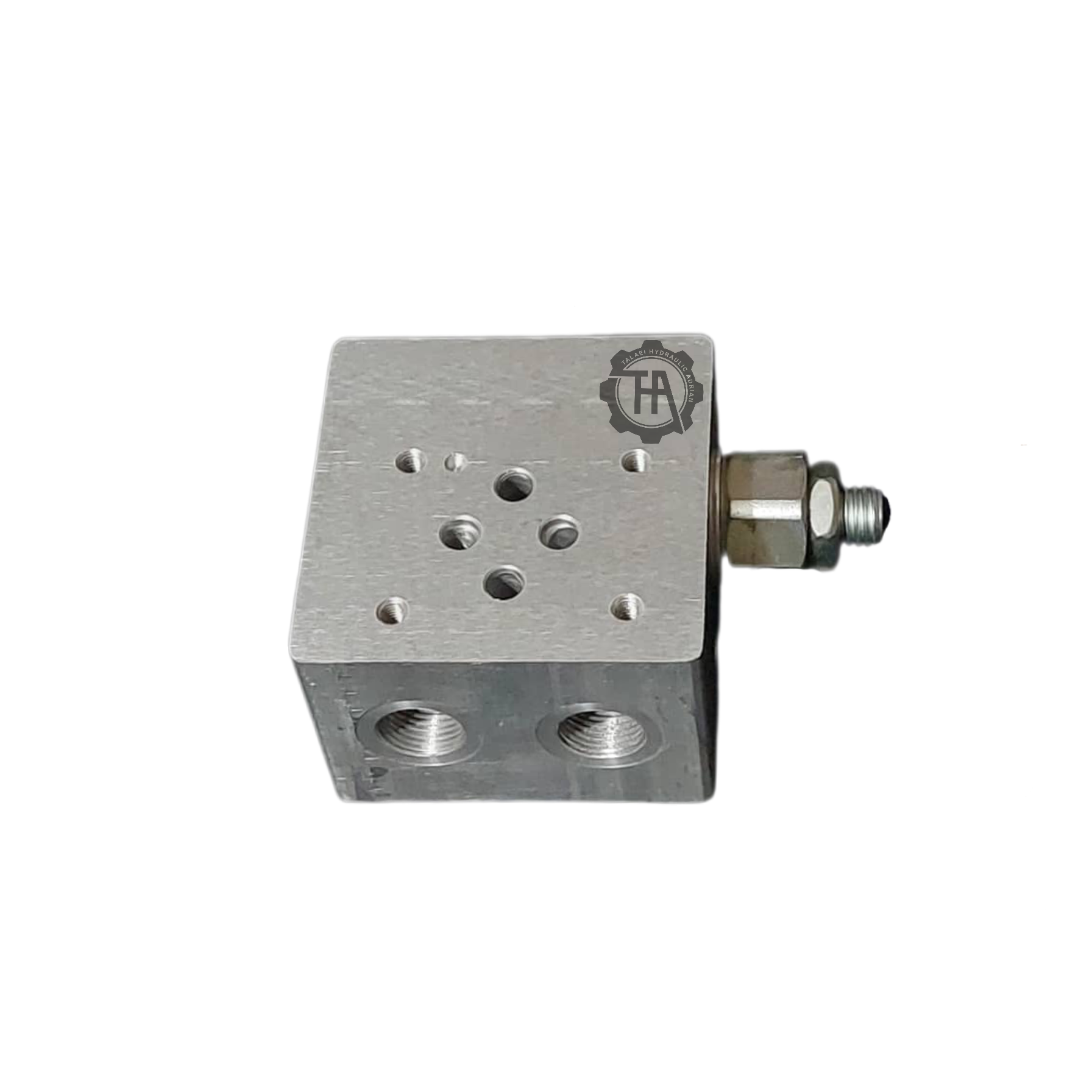

چهار حفره در بالای زیر شیری قرار دارد که محل اتصال شیر برقی به زیر شیری است و بوسیله ی چهار پیچ ، شیر هیدرولیک به زیر شیری متصل و محکم میگردد که از این چهار حفره یک حفره P که وظیفه ورود روغن به سیستم را بر عهده دارد و دو حفره A و B که مصرف کننده های سیستم هستند و یک حفره T که وظیفه تخلیه روغن اضافی سیستم را بر عهده دارد

نکته قابل توجه در سایز 3/8 اینچ ، وجود یک حفره اضافی در قسمت بسته شدن شیر هیدرولیک است که حفره دیگر T بوده و برای تخلیه سریعتر روغن از درون سیستم به تانک در نظر گرفته شده است تا سبب افزایش سرعت در هنگام خروج سیال گردد

دو پورت هم در پایین زیر شیری قرار دارد که با نماد T و P مشخص شده است ، به این صورت که یک شیلنگ هیدرولیک از پمپ درون مخزن به پورت P وصل می شود و وظیفه پمپاژ روغن به درون سیستم را دارد و پورت T وظیفه تخلیه روغن مازاد درون سیستم را دارد.

دو پورت کنار بدنه زیر شیری با نماد A و B مشخص شده است که هر دو پورت وظیفه هدایت روغن هیدرولیک به مصرف کننده های سیستم را بر عهده دارند

بر روی اغلب زیر شیری ها یک پورت دیگر وجود دارد که محل بسته شدن گیج فشار می باشد.

و مهم ترین قسمت این نوع از زیر شیری وجود کارتریج فشار شکن در آن است که وظیفه تنظیم فشار ورودی سیستم هیدرولیک را بر عهده دارد و می توانیم با استفاده از یک آچار آلن و با توجه به گیج فشار روغن آن را تنظیم کنیم.

اما زیر شیری فشار شکن دار دقیقا چه کاری انجام میدهد؟

مثلا زمانی که ما میزان فشار ورودی سیستم را روی 90 بار تنظیم میکنیم ، هنگامی که فشار سیستم به 90 بار برسد فشار شکن عمل کرده و بار اضافی را از سیستم خارج و به تانک روغن هدایت می کند که همین امر از افزایش بی رویه فشار درون سیستم جلوگیری خواهد کرد

در شرکت طلائی هیدرولیک می‌توانید انواع زیر شیری فشار شکن دار هیدرولیک سفارشی خود را با اطمینان خاطر سفارش دهید تا با بروز ترین متد برای شما تولید کنیم
